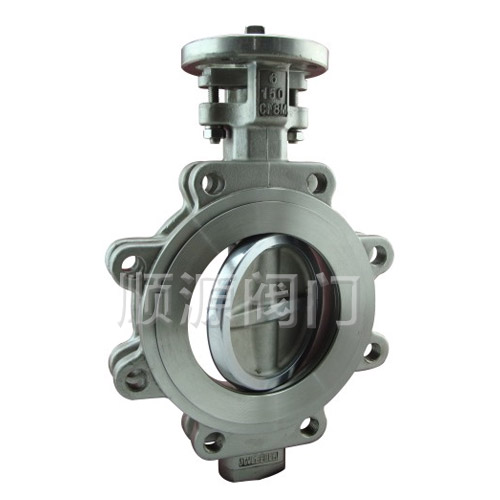

蝶阀阀芯开合度与加热炉的炉内温度有密切关系，高性能蝶阀在加热炉热轧工艺中的地位十分重要。按轧机的轧制节奏，加热炉将不同规格、不同钢种、不同装入温度的板坯加热到工艺要求的温度。进入炉内的空气，都先经过换热器预热，再由空气管道输送，最后在管道末端的烧嘴处与煤气混合，进入加热炉燃烧。



蝶阀阀芯由执行机构控制，当执行机构的温度过高，执行机构的气缸变形，内部密封环损伤，缸体拉伤、漏气，导致其调节精度降低。蝶阀及执行机构安装方向是竖直向上，垂直于地面。随着环境中空气温度升高，密度变小，热空气竖直上浮，该过程传递的热量也相当大，造成执行机构温度升高。因此为了避免热空气上浮所带来的热量影响，可将蝶阀执行机构从竖直安装改为横装，即蝶阀执行机构平行于地面。内部仪表气体远离过高的热源，其温度与室内温度接近，即为60℃。这样气动执行机构的温度，随着仪表气体的流动，可以起到降温效果。因此，可以将电磁阀等空气过滤装置与蝶阀及执行机构分离，加长仪表气的供气管道。



由于管内热空气流速较快，蝶阀阀芯与管内热空气直接接触，蝶阀阀芯表面可视为500℃。阀芯高温通过金属之间热传导，导致执行机构温度升高。由热传导公式（1）可知，热量跟两高温面的距离以及热传导系数有关。为了降低执行机构与蝶阀之间的热传导效果，可以阻碍两者间热量的传递。因此，在蝶阀与执行机构间增添隔热支架，将执行机构下表面与蝶阀的高温面分开（蝶阀阀杆需加长）。还可以通过安装隔热垫，对热传导阻隔效果更好。
